Радиатор часть 2. Разберем подробнее.

Замена радиатора. Начиная с
Продолжая тему, решил все переснять.
При заезде в гараж (благо температура на улице была -8 и сильный ветер) двигатель даже не прогрелся до 80 градусов, решил заехать на компьютерную диагностику (такое ощущение, что динамика автомобиля будет выпадет много и денег хватит на капиталку двигателя или коробки). «Мастер» провел диагностику и сказал: «Ни с двигателем, ни с трансмиссией все в порядке. Не знаю, почему она у вас не работает. 1500 с вас. До свидания». ))

Ладно, блять, это на потом. У меня еще проблемы с охлаждением, буду исправлять.

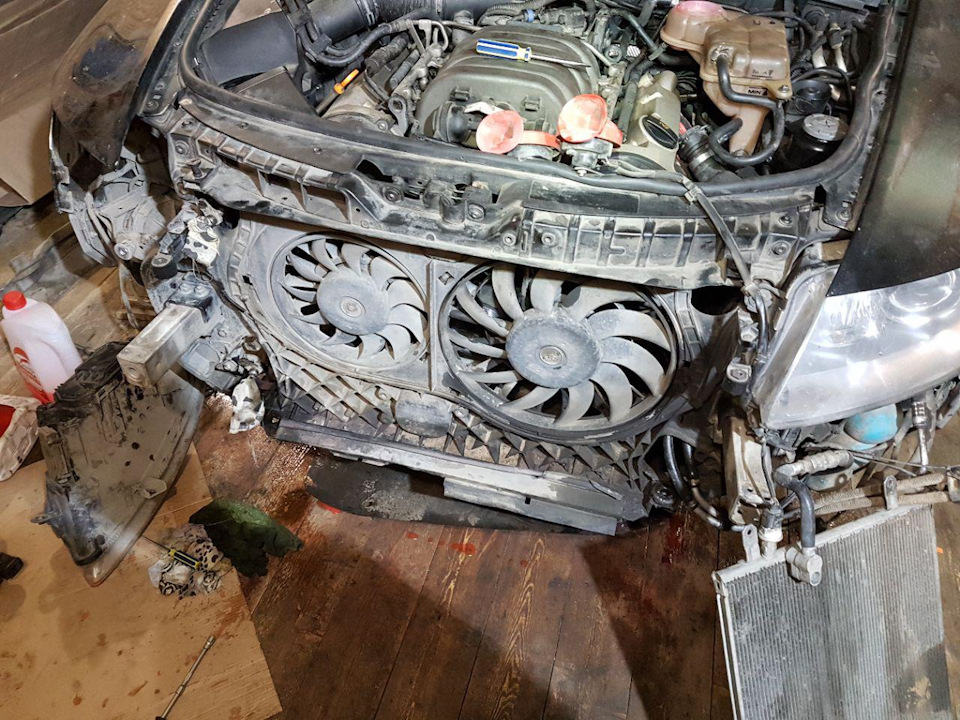

В гараже снимаю бампер, кулер кондиционера, снимаю охлаждающую жидкость кулер.

Сразу захотелось проверить, течет охлаждающая жидкость из радиатора или нет. Пришлось пережать шланг термостата. Приложил то, что нашел: фрикционы и газовый ключ))

Это шло от радиатора.
Это также произошло из шланга. На вкус охлаждающая жидкость так себе, скажу я вам.

Я снял радиатор и дунул в него. Продувается.

поэтому подумав (когда одной руки мало для таких дел) заливаю ОЖ в отверстие (радиатор). Через 2 секунды уже брызгает из другой розетки.
На радиаторе нет пятен. В общем, если не ошибаюсь, радиатор в норме.

Снял все патрубки (все равно заказал новые), по номерам:
4F0121101C Шланг системы охлаждения двигателя VAG
4F0121109F Шланг VAG
4F0121055E Шланг охлаждающей жидкости VAG на 2 шт 4E0121666 VAG

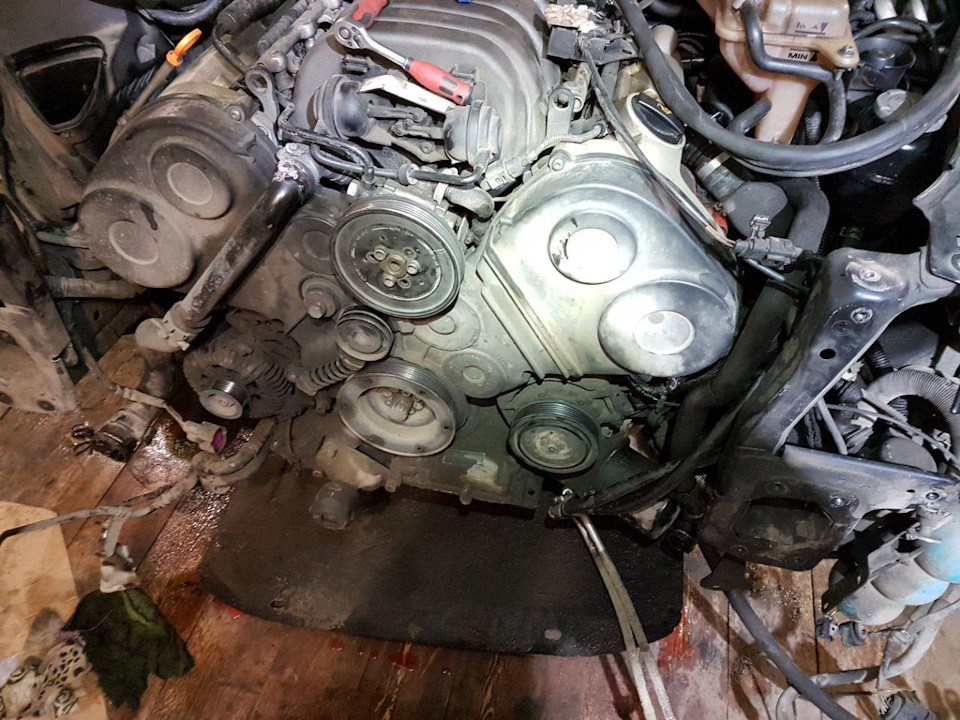

Тут я хотел оторвать руки тем, кто менял мне ремень ГРМ. Потому что я только что снял натяжитель ремня генератора вручную. Одинокий! Я понимаю! Рука! Тема убита мусором.

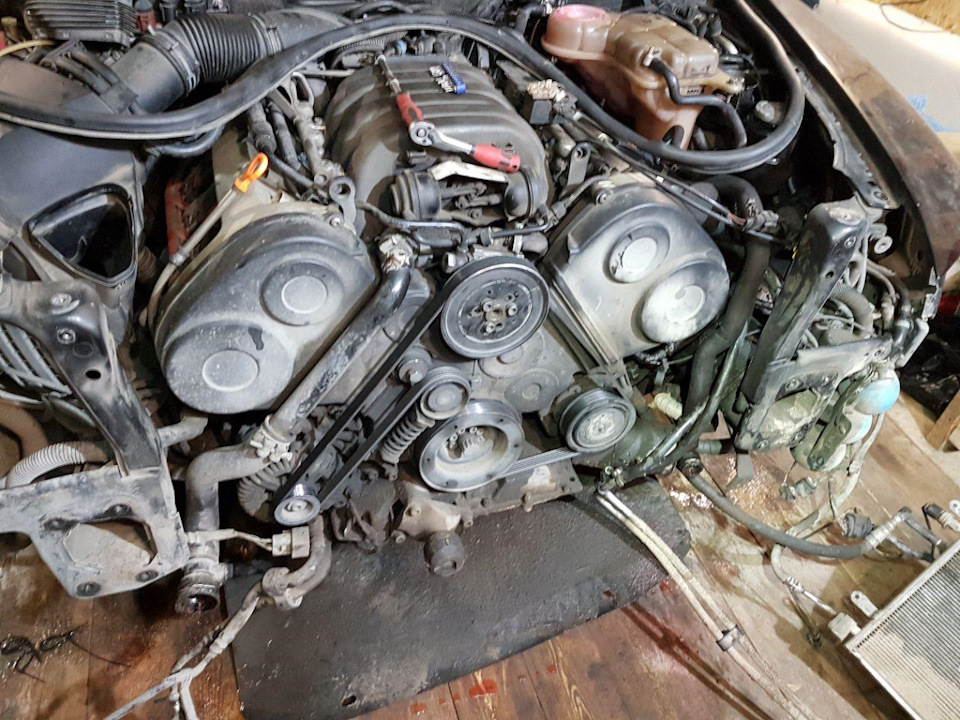

Снимите ремень безопасности.

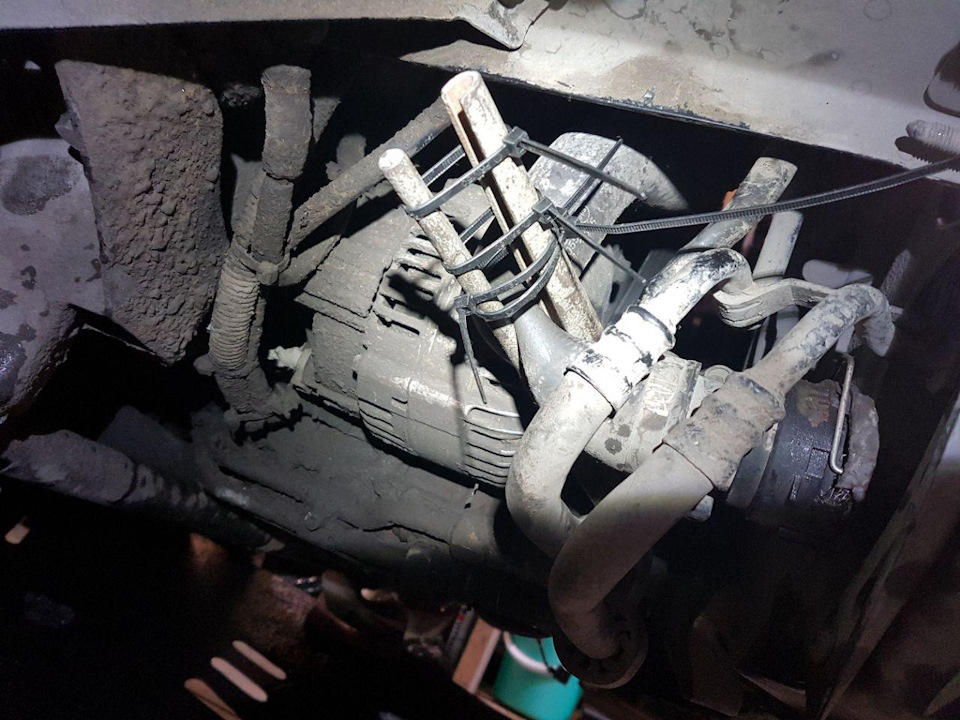

Я вспомнил, что он все еще гудит, когда ECON выключен. Заодно попробую заменить подшипник компрессора кондиционера.

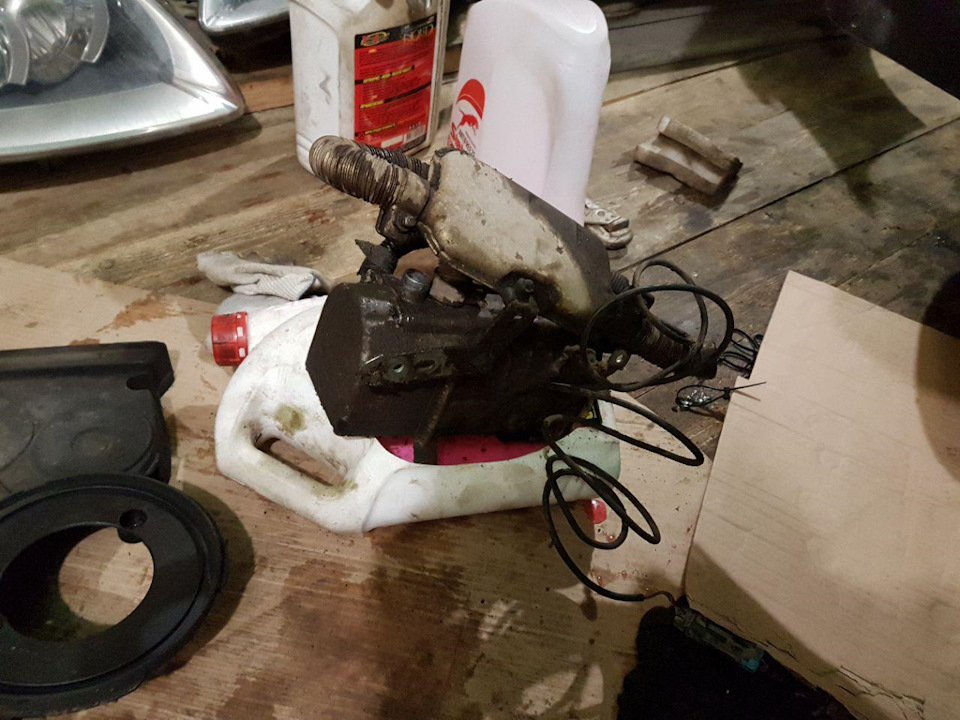

Заодно снял гидроник, потому что он стал изредка включаться и вылетал с 52 ошибкой. Внешний вид конечно ппц.

Отнесу в чистку и ремонт.

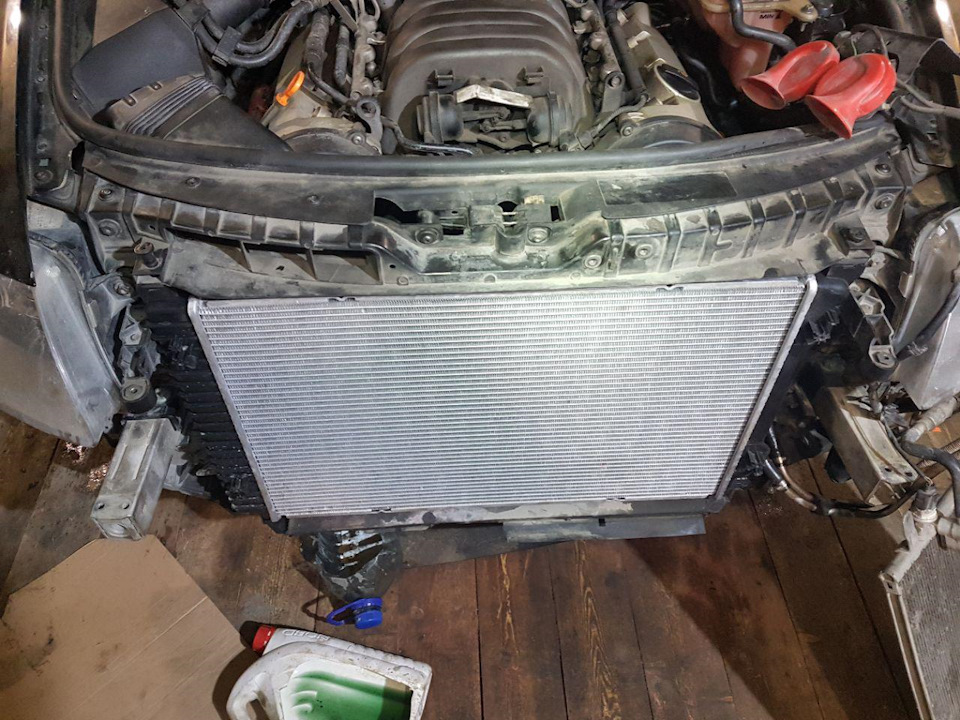

В конце рабочего дня (начало в 19:00 , конец в 22:00) машина выглядела так

К этому времени за мной уже подошла девушка и сказала если я так долго продую радиатор а не ее, то ужина не увижу. В общем, поехали домой.
Сейчас планирую подогнать ремонтный винт (для натяжителя), купить съемник для компрессора и завтра отнести гидроник к спецам.
На сегодня у меня все)

Источник

Замена радиатора Audi A6 C5

Извлечение
Слив охлаждающая жидкость.
Снимите передний бампер.
Отсоедините верхний и нижний шланги радиатора. Для этого снимите фиксирующие скобы (см. рис. 3.3) со стороны муфт и затем отсоедините шланги.

Автомобили с автоматической коробкой передач. Очистите соединения труб и отсоедините трубку масляного радиатора от охлаждения трансмиссии. пролитое, соберите масло тряпкой. В то же время следите за тем, чтобы в трубу не попали примеси. Защитите открытые патрубки от загрязнения пластмассовыми заглушками и резиновыми втулками.

Открутите маслоохладитель гидроусилителя руля (нижняя часть охладителя, рис. 3.25). Не отсоединяйте трубопроводы, иначе вытечет масло.

Автомобили с кондиционером
Инструкции по технике безопасности
Не открывайте цепь системы. кондиционирование воздуха. Хладагент может вызвать обморожение при попадании на кожу. Трубки и шланги системы кондиционирования воздуха не должны быть перекручены, согнуты или согнуты.

Открутите винты 4 с обеих сторон радиатора и снимите воздуховод (рис. 3.26).
Отверните винты 1 и 2, крепящие конденсатор к радиатору, и сдвиньте его максимально вперед (рис. 3.26).

Отсоедините электрический разъем 3 кондиционера (рис. 3.26) .

Подвесьте конденсатор на мягком тросе так, чтобы шланги/трубки были свободны.

Снимите защелки на верхнем кронштейне радиатора (см. рис. 3.27). ).

Наклоните радиатор вперед и снимите его с резиновых ножек вместе с кожухом вентилятора и вентилятором.

Осмотр
Если радиатор был снят в связи с пониженной емкостью промойте его струей воды в двух направлениях. Продуйте радиатор сжатым воздухом.

Если радиатор негерметичен, не пытайтесь запаивать или запаивать место утечки, так как это может повредить пластиковые детали радиатора.

Небольшие утечки в радиатор можно отремонтировать с помощью герметика для радиатора.

Установка
Замените изношенные резиновые опоры радиатора.
Установите радиатор с вентилятором сверху

Закрепите верхнюю часть радиатора зажимами

Используйте новые уплотнительные кольца для шлангов охлаждающей жидкости. Подсоедините шланги охлаждающей жидкости к радиатору и закрепите их стопорными хомутами.

Прикрутите радиатор гидроусилителя рулевого управления к нижней части радиатора и затяните его крепежные болты моментом 10 Нм.

Автомобили с кондиционирование воздуха. Прикрутите конденсатор и воздухопровод к радиатору и затяните винты их крепления моментом 10 Нм. Подсоедините электрический разъем кондиционера

Автомобили с автоматической коробкой передач. Открутить патрубок охлаждения от коробки передач с новыми уплотнительными кольцами к радиатору. Замочите уплотнительные кольца в масле перед сборкой. На заправке заправьте АКПП маслом.

Подсоедините электрические разъемы к датчику температуры и вентилятору радиатора и закрепите их провода на кронштейнах.

Установите передний бампер.

Залейте охлаждающую жидкость в систему охлаждения и выпустите воздух из системы.

При установке нового радиатора необходимо полностью заменить систему жидкостного охлаждения.

После тест-драйва проверьте герметичность всех соединений.

Источник

Радиатор Audi A6 Allroad / A6 / A6 Avant / S6 / RS6 от 2004 года (+2008 фейслифтинг)

Пользователи нашего сайта часто находят эту страницу со следующими запросами:
Схема системы охлаждения Audi RS6, Вентилятор охлаждения Audi RS6, Радиатор радиатора Audi RS6, Audi Схема системы охлаждения S6, вентилятор охлаждения Audi S6, радиатор радиатора Audi S6, схема системы охлаждения Audi A6, вентилятор охлаждения Audi A6, радиатор радиатора Audi A6, схема системы охлаждения Audi Allroad, вентилятор охлаждения Audi Allroad, радиатор радиатора Audi Allroad, схема системы охлаждения Audi Avant, вентилятор охлаждения Audi Avant, радиатор радиатора Audi Avant

4. Радиатор

Разборка и сборка n

Все двигатели, кроме бензиновых 4,2 л и дизельных 2,0 л

1. Слить охлаждающую жидкость .

2. Снимите шланг охлаждающей жидкости.

3. Отсоедините верхний левый шланг охлаждающей жидкости -стрелка- от радиатора.

4. Отверните винты -стрелки-.

5. Демонтировать воздуховоды -1- и -2-.

Автомобили с автоматической коробкой передач:

6. Подложить маслоотсос -V.A.G 1782- под автомобиля.

7. Снимите верхний -стрелка- и нижний трубопроводы ATF с радиатора.

8. Привяжите трубопровод ATF к верхней части стрингера, чтобы предотвратить утечку масла.

Продолжение работы для всех автомобилей:

9. Для автомобилей с задним приводом отсоедините электрический разъем -стрелка- на блоке дистанционного управления -J428-.

10. Ослабьте винты -3- и снимите воздуховод.

11. Отверните винты -4- и убрать поддержку звуковых сигналов; электрические кабели остаются подключенными.

12. Отвинтить кронштейны фар -2- и -5-.

Видео-гайд: Audi a6 как снимать радиатор

---

13. Отвернуть гайки -1- и -6- и снять бампер .

14. Извлечь датчик наружной температуры -G17- -стрелка- из кронштейна.

15. Отвернуть винты -1- и -2- змеевика охлаждения гидроусилителя руля; гидравлические шланги останутся подсоединенными.

16. Отсоедините многоконтактный разъем -стрелка-.

17. Отвинтите левый и правый воздуховоды от радиатора.

18. Отсоединить разъем -1- .

19. Вывернуть винты -стрелки-.

20. Опустить конденсатор с подсоединенными шлангами вниз.

Примечание :
Во избежание повреждения компрессора кондиционера С и трубопроводов и шлангов контура кондиционера следите за тем, чтобы магистрали и шланги располагались без натяжения, узлов и сучков. .

21. Опустите конденсатор с прикрепленными шлангами вниз.

22. Отверните оба винта крепления радиатора и потяните вверх -стрелки-.

23. Поверните радиатор вперед и снимите вверх.

24. Установка производится в обратной последовательности.

Бензиновые двигатели 4,2 л

1. Слейте охлаждающую жидкость.

2. Снимите переднюю часть левое и правое крылья.

3. Снимите передний бампер.

4. Поместите маслоотделитель -V.A.G 1782- под

5. Отсоедините трубопровод ATF (см. “ Насос охлаждающей жидкости «).

6. Отвернуть винты -стрелки-.

7. Отсоединить магистрали -1 и 2-.

8. Отсоединить шланг охлаждающей жидкости от вентилятор -1- .

9. На автомобилях с дистанционным управлением отсоедините электрический разъем -стрелка- на блоке дистанционного управления -J428-.

10. Последующие операции по снятию и установке выполняются как и для других двигателей.

Дизельные двигатели объемом 2,0 л

1. Выньте щуп из направляющей трубки, снимите кожух двигателя и снова вставьте щуп в направляющую трубку.

2. Откройте крышку e обширный Контейнеры системы охлаждения.

3. Снимите передние колеса.

4. Освободите фиксаторы и снимите переднюю акустическую шторку под полом автомобиля.

5. Снимите переднюю часть правой и левой вставок переднего крыла.

6. Снимите кожух переднего бампера.

7. Подложите поддон для сервисных кранов -VAS 6208- под двигатель.

8. Отсоедините нижний левый шланг охлаждающей жидкости -стрелка- от радиатора и слейте охлаждающую жидкость.

9. Отсоедините нижний левый шланг охлаждающей жидкости, верхний левый охлаждающую жидкость -2- от радиатора.

10. Последующая разборка и сборка осуществляется как и в других движках.

При покупке PDF книги

1 Скачать книгу можно или сразу после оплаты .

2. Книга скачается в формате PDF и вы сможете скачать ее на любое устройство.

1. Все книги отличного качества, т.к. мы работаем напрямую с издательствами.

2. Электронные книги ничем не хуже бумажных и являются их полным аналогом.

3. У нашей компании есть филиал кий в Украине, России и Польше вы всегда можете связаться с нами по конкретному адресу.

4. Все платежи на сайте максимально защищены. возможны и осуществляются с использованием глобальных платежных систем.

Платежи и скачивания в целях безопасности производятся из личного кабинета.

Автоматический переход через 10 секунд.

Книга не предназначена для продажи в вашей стране.

Вы можете заказать печатную версию этой книги на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого Вам необходимо найти интересующую Вас книгу и нажать кнопку «Купить». Цена книги указана на кнопке.

После нажатия кнопки «КУПИТЬ» автоматически запустится платежная система, с помощью которой Вы сможете оплатить выбранную книгу любой банковской картой (Visa, MasterCard, МИР и др.).

После указания карты или другой платежной информации и подтверждения оплаты товар будет оплачен.

Обратите внимание, что после совершения платежа вы придется вернуться с сайта платежной системы на сайт КрутилВертель.

Загрузка книги

После успешной оплаты (любым способом) и возврата в магазин КрутилВертель с сайта платежной системы вы будете перенаправлены на страницу успешной оплаты:

На этой странице необходимо ввести свой адрес электронной почты, на который вам будет выслан доступ для скачивания книги.

Если вы уже зарегистрированы на нашем сайте, просто перейдите по ссылке в личный кабинет.

Купленная вами книга, она будет находиться в вашем личном кабинете, откуда вы сможете скачать ее в любой момент.

Если вы по какой-то причине не вернулись на страницу и не закрыли вкладку платежная система с сообщением об успешном завершении платежа, проинформируйте нас; мы вышлем вам письмо, чтобы дать вам доступ для загрузки книги.

Проблемы с оплатой банковской картой

Иногда могут быть проблемы при оплате банковскими картами Visa/MasterCard. Наиболее распространенными являются:

1. По карте действует ограничение на интернет-покупки
2. Пластиковая карта не предназначен для онлайн-платежей.
3. Пластиковая карта не активирована для онлайн-платежей.
4. Недостаточно средств на пластиковой карте.

Для решения данных проблем необходимо позвонить или написать в техподдержку банка, где предоставляется услуга. Специалисты банка помогут разобраться и произвести оплату.

Вот, в принципе, и все. Весь процесс оплаты книги по ремонту автомобиля в формате PDF на нашем сайте занимает 1-2 минуты.

Источник

Снятие охладителя кондиционера Audi A6 C5

Автор: Технический отдел AG
Откручиваем болты крепления радиатора

С тех пор, как мы сюда попали, мы мягкой щеткой почистили радиатор двигателя от ворсинок и прочего неприятного мусора.

Если вы хотите установить новый, вам необходимо приобрести радиатор за 3-4 т.р. + два уплотнительных кольца на патрубки, установить все на место в том же порядке; не забудьте датчик.

Далее едем на СТО заправлять кондиционер: от 1000 до 1500 руб.
